產品概述

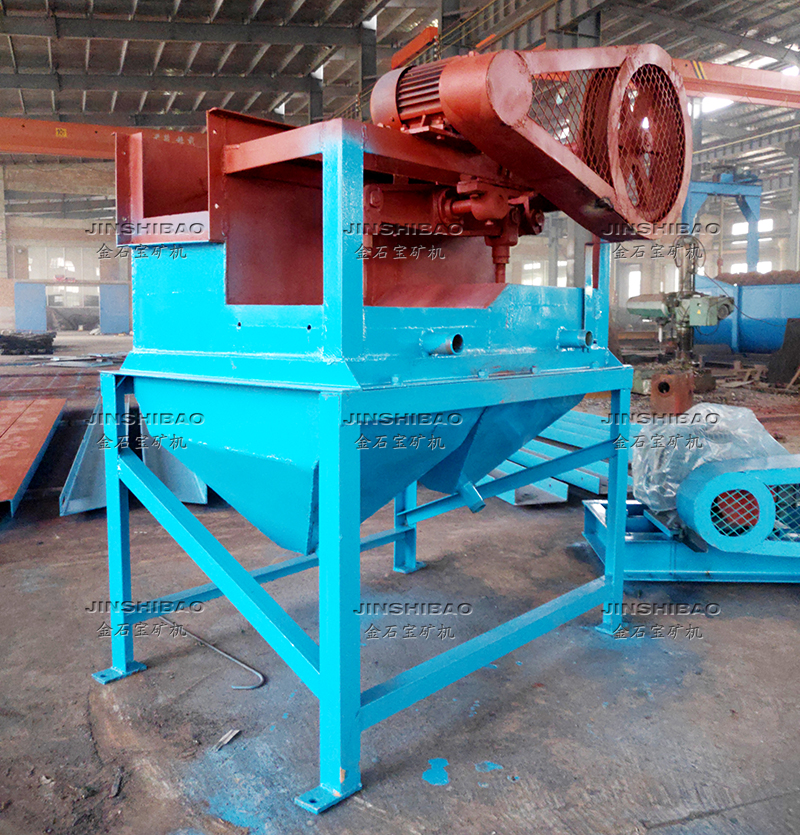

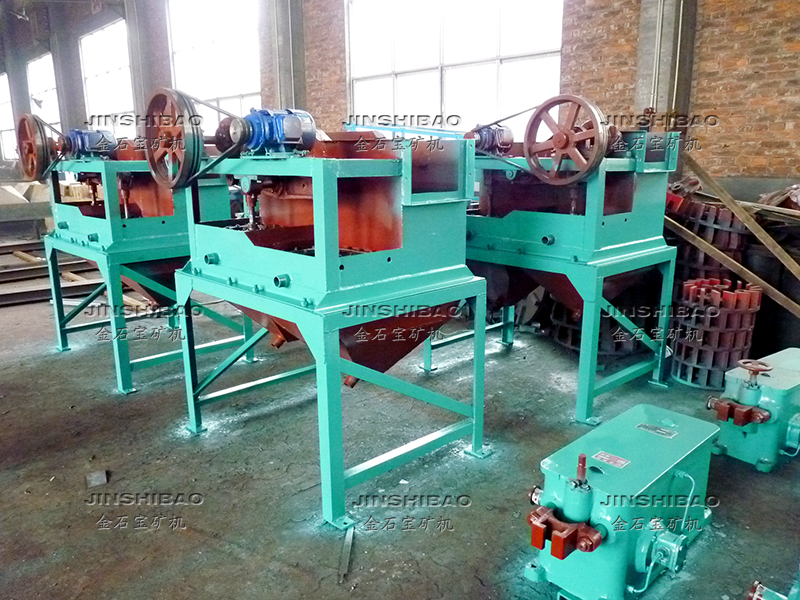

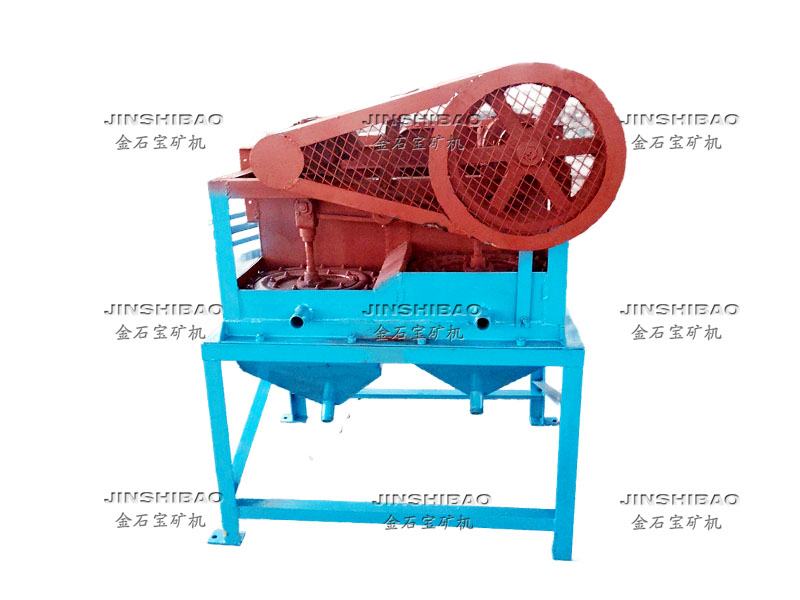

LTP型跳汰機屬于傳動型跳汰機，LTP型跳汰機由機架、傳動機構（含隔膜）、跳汰室和錐角形底箱四大部分組成。跳汰室共有兩個。礦物經初始室分選后再進入第二室分選，每室的水流分別由設在側旁的隔膜推動運動。隔膜呈橢圓形，借周邊的橡膠膜與機體連接、將水密封。位于隔膜上方的偏心傳動 機構通過搖臂帶動隔膜上下運動。在隔膜室的一側設有清水補充口，補加水量可由閥門控制。
隔膜跳汰機其設備工藝簡單，設備處理能力大可在一次選別中得到精礦或尾礦，故在處理粗、中粒礦石中得到廣泛應用。 它適用于選別密度差較大的寶石、鎢礦石、錫礦石、鐵礦石、錳礦石和鉻礦石以及含金和稀有金屬等有色金屬、黑色金屬礦石。
產品結構

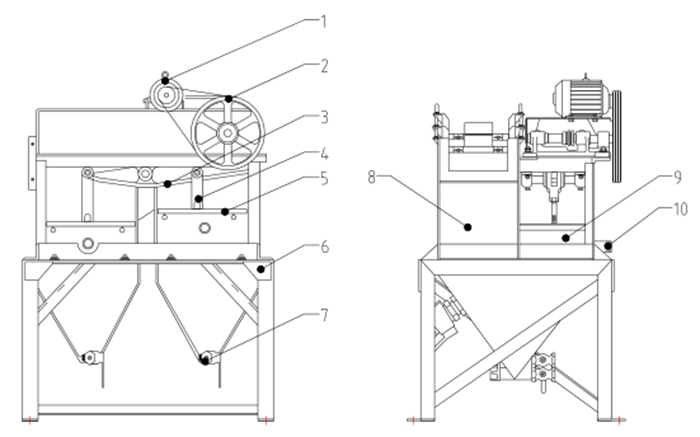

1、電動機 2、傳動部分 3、搖臂 4、連桿 5、橡膠隔膜 6、機架 7、排礦口 8、跳汰室 9、隔膜室 10、補水口
技術參數
名稱規格 | 室數 | 篩室面積（㎡) | 給礦粒度 | 生產能力（t/h) | 沖程 | 沖次（次/分） | 電機功率 |
100×150 | 1 | 0.015 | ＜3 | 0.018-0.6 | - | 420 | 0.55 |
300×450 | 2 | 0.27 | ＜12 | 3～6 | 0～26 | 322 | 1.1 |
370×360 | 2 | 0.274 | ＜6 | 1～3 | 5～25 | 200-250 | 1.1 |
670×920 | 2 | 1.44 | 4～8 | 7～10 | 18～24 | 240-300 | 1.1 |
1000×1000 | 2 | 2 | 1～5 | 10～25 | 0～26 | 200-350 | 1.5 |
