產品簡介

跳汰選礦是重力選礦的主要方法之一。跳汰機的工作原理是基于重力選礦， 利用礦石與脈石的比重差進行分選，比重不同的礦物原料在垂直交變的水流中沉降速度不同，比重較大的礦物沉降速度較快，占據跳汰機分選槽的下部，比重較小的礦物沉降速度較慢，占據了分選槽的上部，通過特殊的堰板將不同的礦物分別排出，實現了按比重分選的效果。

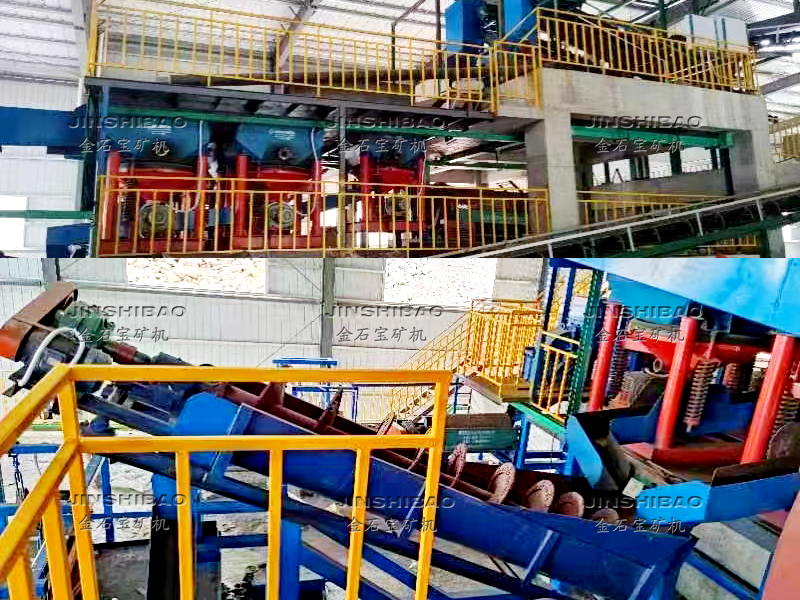

垃圾焚燒發電的過程中會產生大量的爐渣，爐渣的組分復雜，含有大比例的煤灰，以及混雜有較多的廢鐵料、有色金屬和重金屬，在處理爐渣的過程中，需要使用跳汰機對破碎后的爐渣進行分層篩選，以便于后續的處理；跳汰機是爐渣行業利用重力選礦原理分選回收金屬的重要手段，鋸齒波跳汰機是采用凸輪機構傳動，利用水做為選礦介質的設備，跳汰機是利用橡膠隔膜作上下往復運動，造成水的鼓動來將礦石按比重分層，再利用水流將其上層的脈石和雜質沖走，達到分離選別的目的。

工作原理及結構

使用時爐渣和水的混合液從入料斗進入到槽體，啟動電機后，電機驅動凸輪箱的頂桿做伸縮運動，下錐斗隨之上下往復移動，隔膜不斷的被壓縮伸展，由于下錐斗和槽體連通，所以槽體中的液體有規律的起伏波動，浮在上層的濾渣通過兩個篩網架之后，再到出料口排出，密度大的爐渣下沉在篩網架上，密度更大的爐渣則下沉在下錐斗里，再通過出口，流出外面下一道工序處理。

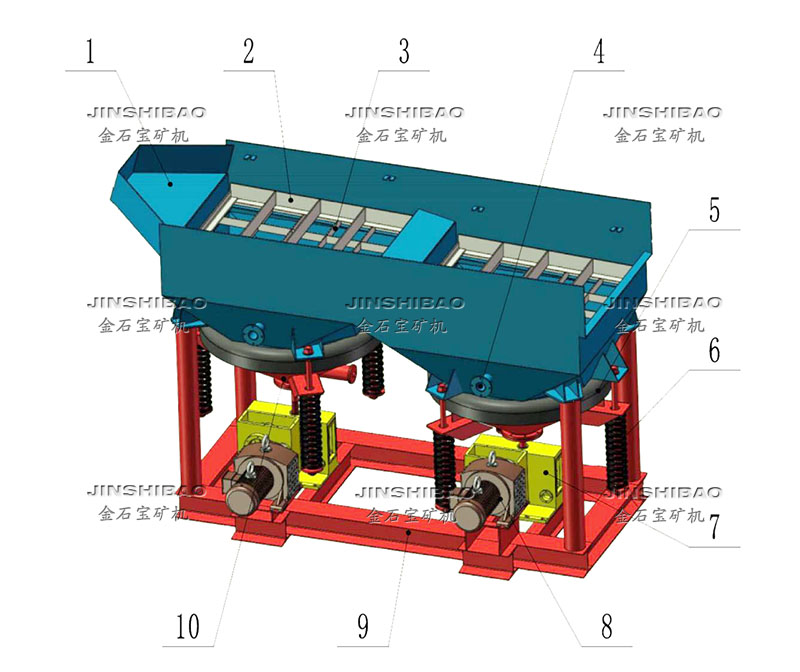

1、進料斗 2、壓篩框 3、承篩框 4、進水管 5、隔膜 6、彈簧 7、凸輪箱 8、調速電機 9、底架 10、錐斗

產品特點

1、結構緊湊，占地面積小，單位面積處理量大。跳汰機采用下動式傳動結構，設跳汰機設備結構更加緊湊，單位占地面積處理量較大。

2、采用凸輪機構傳動，產生的鋸齒波形脈動曲線使跳汰上升水流均勻，下降水流迅急，有效提高了細粒級有用礦物的回收率，對細粒度物料的選礦效果絕佳。

3、具有省水，連續工作的特點。

4、沖次調節方便，安裝與維護簡單

技術參數
